Sécurité maritime

Phare du Grand Jardin

partager sur facebook partager sur twitter
publié le 11 mars 2019

Caractéristiques nautiques

Coordonnées géographiques : 48°40,201’N- 02°04,971’W (WGS 84)

Hauteur de la tour : 32.71 mètres

Feu : feu à deux éclats rouges toutes les 10 secondes

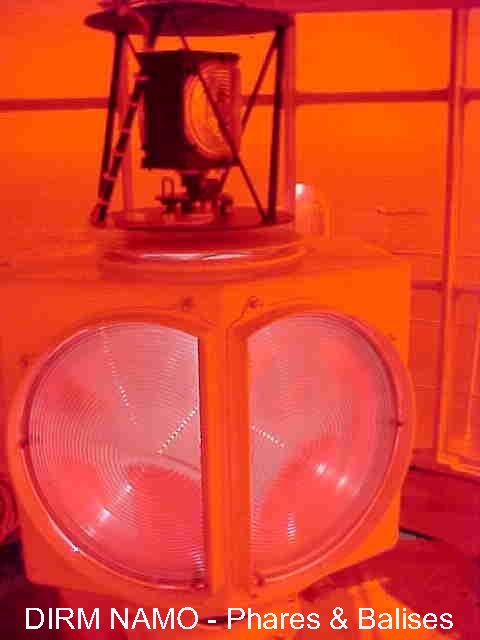

Optique : optique d’horizon de 0.35 mètre de focale, 2 lampes à led de 15 watts

Portée : 15 milles

Description

Avec le phare de Rochebonne, il constitue l’alignement du chenal de la "Grande Porte" et avec le phare de la Balue l’alignement de la "Petite Porte".

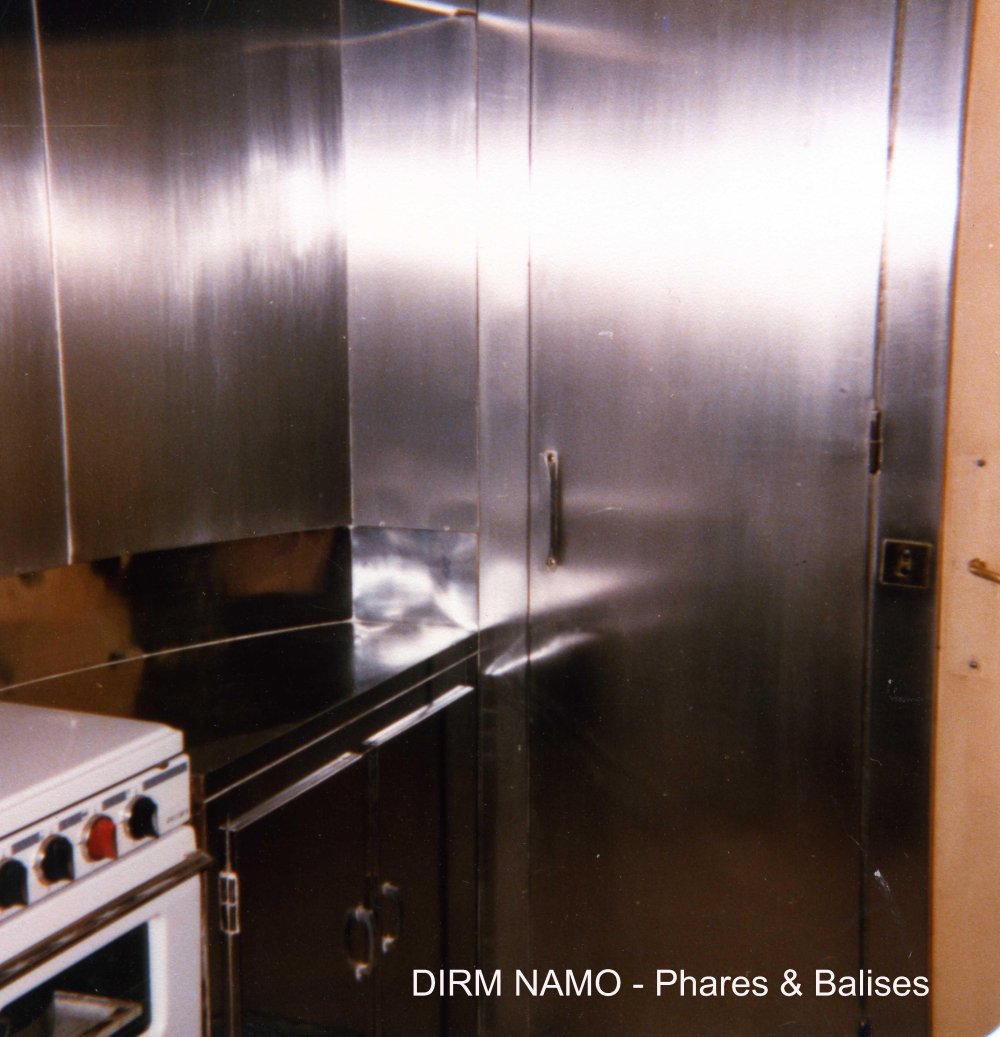

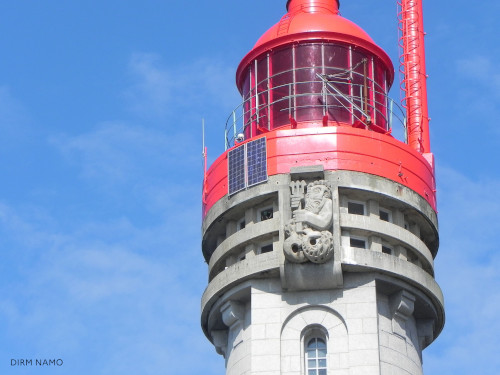

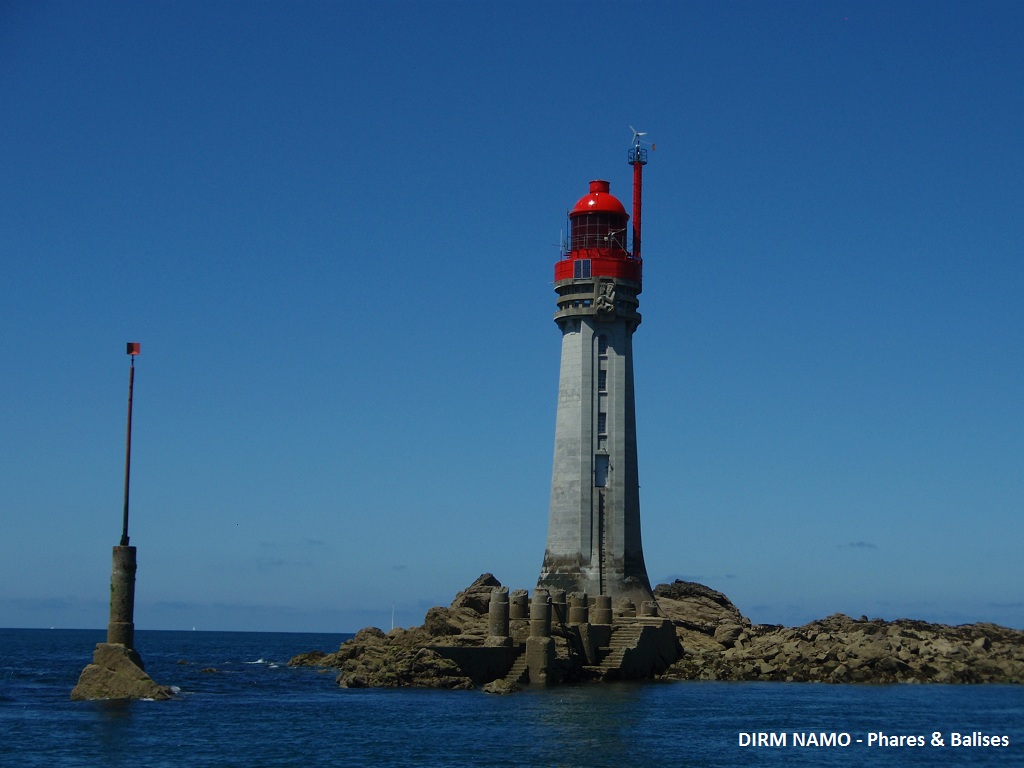

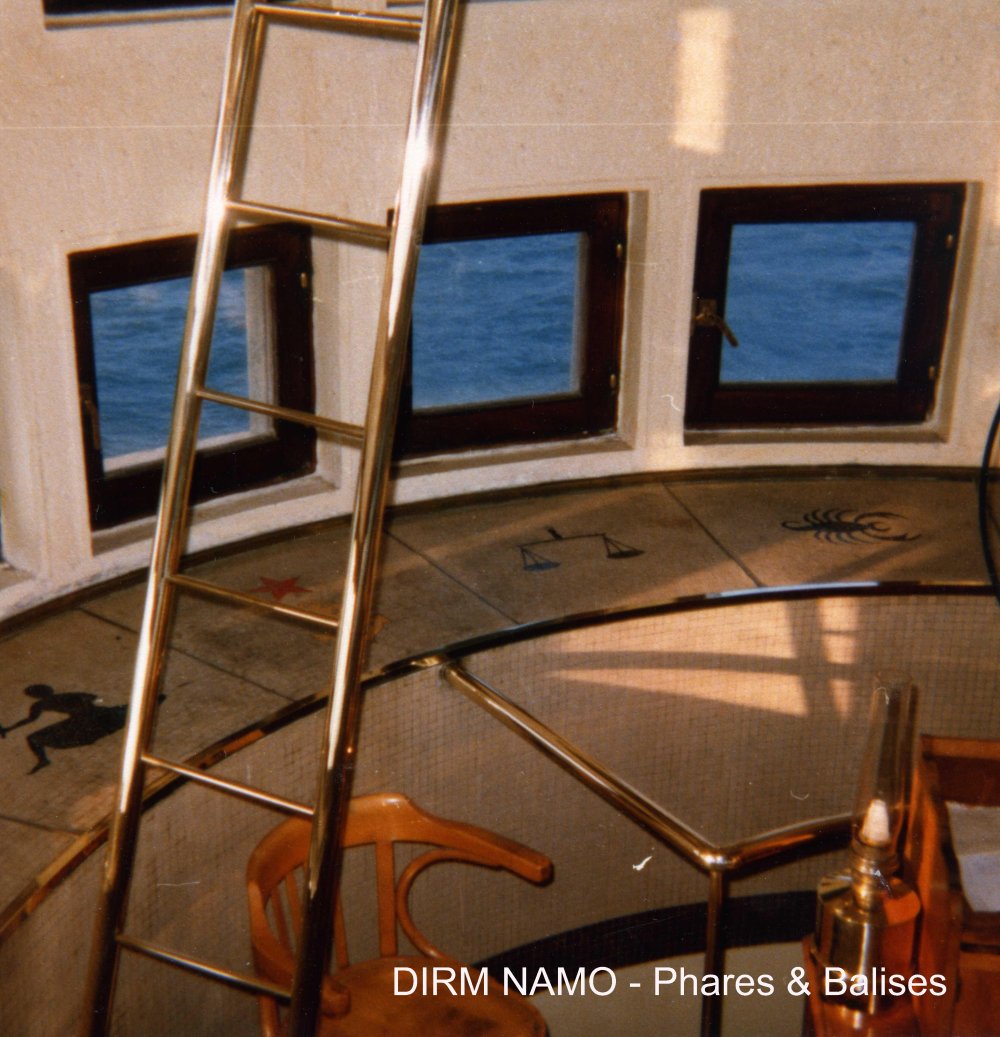

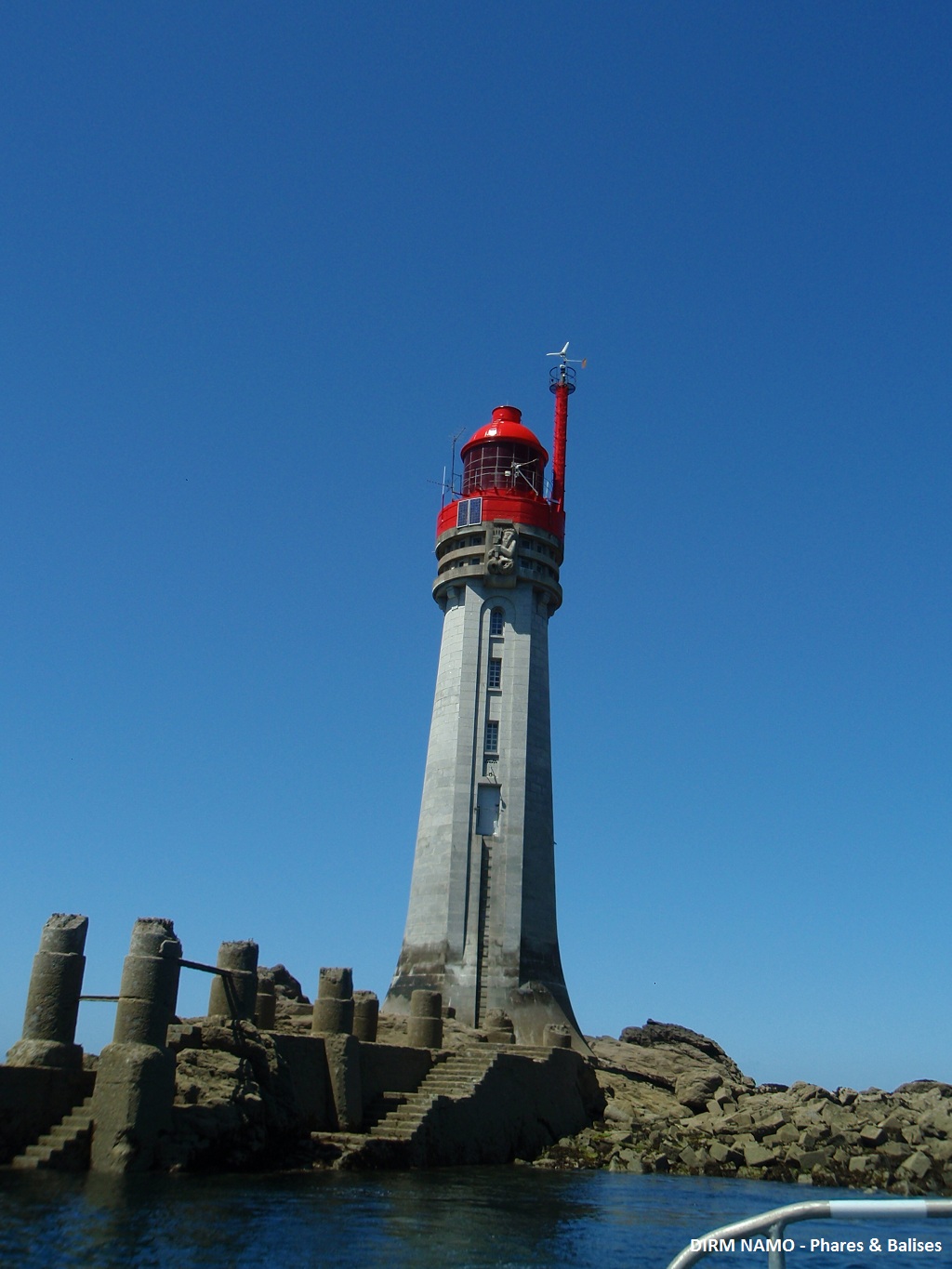

Le phare est construit sur une roche à la côte marine (+7.30 mètres), son fût circulaire a un diamètre de 10.70 mètres à la base et 6 mètres au sommet ; l’entrée du phare se situe à la côte (+18 mètres). De bas en haut une cave, le vestibule (niveau de l’entrée), une première chambre, la cuisine avec placards en inox, une deuxième chambre, la salle de veille (décorée avec les signes du zodiaque) et enfin la lanterne avec le feu à la côte (24.46 mètres).

Historique

Premier phare

La construction initiale du phare du Grand Jardin remonte à 1865 et le premier allumage du feu à huile qui l’ équipait alors est intervenu en 1868. En 1920, lors d’une première rénovation, le feu à huile est remplacé par la vapeur de pétrole.
Le phare est détruit par les Allemands en août 1944 au moyen de 400 kg de dynamite disposées dans la cave.

Deuxième phare

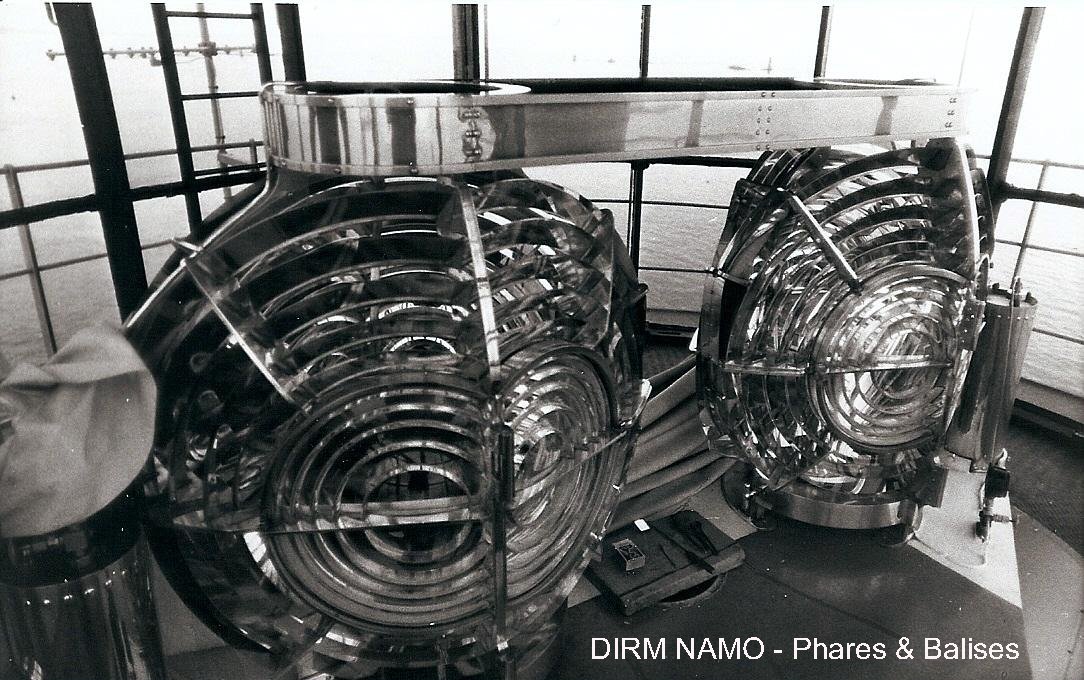

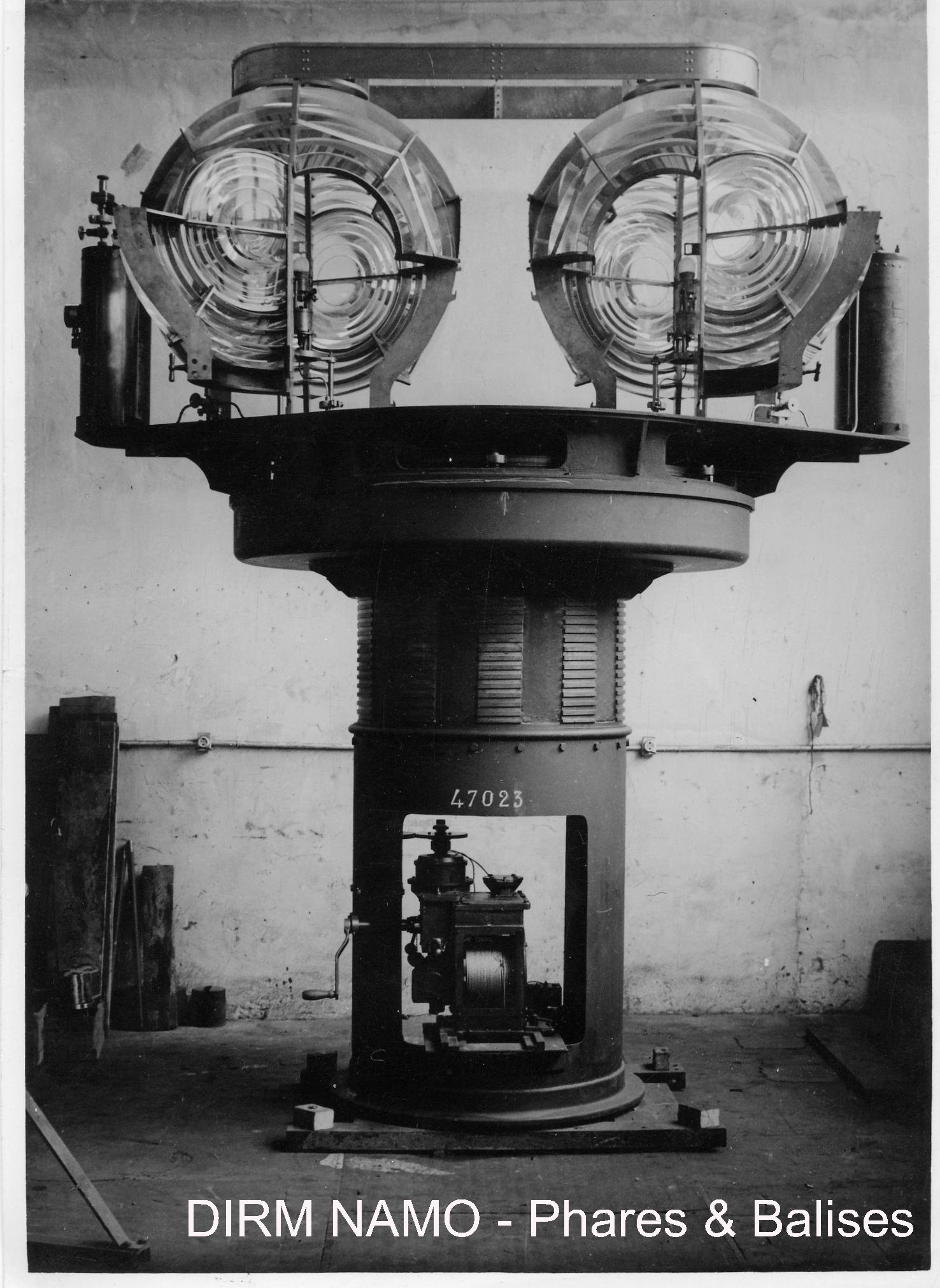

Les travaux de gros œuvres de reconstruction du phare sont terminés le 20 avril 1949 et le feu définitivement au cours de l’été 1950. La source lumineuse était composée de deux feux à vapeur de pétrole situés au centre des deux optiques.

En 1978 débute l’électrification du feu. Elle sera terminée en avril 1979
La puissance est de 90 watts pour le feu principal et de 40 watts pour celui de secours.

Le phare est automatisé et les gardiens descendent définitivement le 7 octobre 1982.
L’installation est télécontrôlée depuis la subdivision des phares et balises de Saint-Malo.

En 2014, les installations électriques sont modernisées avec notamment le passage aux lampes à led pour le feu principal et le feu de secours, en lieu et place des lampes halogènes, permettant de réduire nettement la consommation d’énergie.

Patrimoine

Depuis le 3 octobre 2012 le phare du Grand Jardin est classé au titre des Monuments historiques.

Plans

Façades (format pdf - 234.3 ko - 04/03/2019)
Coupe verticale (format pdf - 311.1 ko - 04/03/2019)
Plans horizontaux (format pdf - 403.8 ko - 11/03/2019)
Détails lanterne et plateforme de feu (format pdf - 2.7 Mo - 14/02/2019)
Détails des signes du zodiaque (salle de veille) (format pdf - 338.3 ko - 04/03/2019)
Détail ornement Neptune (format pdf - 362.9 ko - 11/03/2019)

Photographies
