Phare de Port-Navalo

Caractéristiques nautiques

Coordonnées géographiques  :
47°32,881’ N, 2°55,089’ W (WGS 84)

Hauteurs : Hauteur totale : 21 mètres
Hauteur de la focale : 18,9 mètres

Altitude de la base : 12,9 mètres

Portée : 14,4 milles

feu  : 3 occultations groupées à 6 secteurs colorés
Rythme : L=4,5 s / O=1,5 s / L=1,5 s / O=1,5 s / L=1,5 s / O=1,5 s T=12 s,
Feu fixe d’horizon 360°,
Focale de 0,25
Lampe halogène de 180 watts secourue par une lampe halogène de 90W

Situation topographique

Secteur Presqu’île de Rhuys sur la commune d’Arzon
Côté Est de l’entrée du golfe du Morbihan, à l’ouest du port de Port-Navalo, sur la pointe de Port-Navalo.
Terrain 2 490 m2.

Description

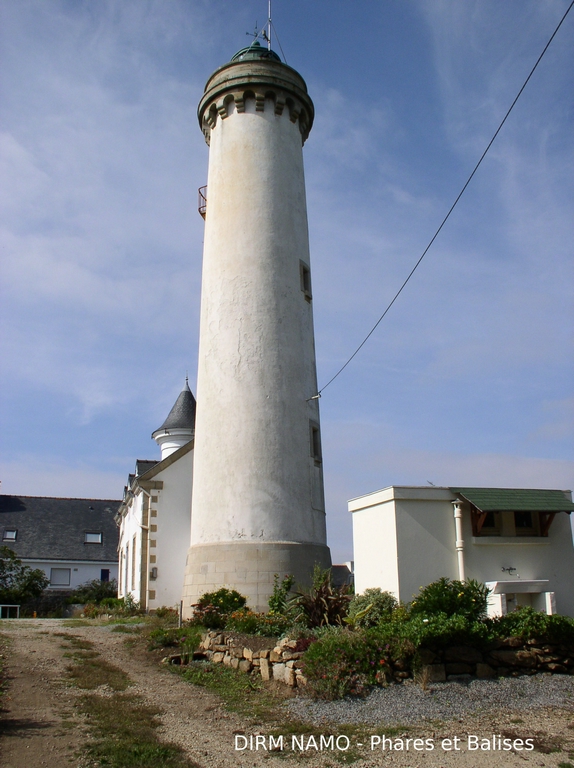

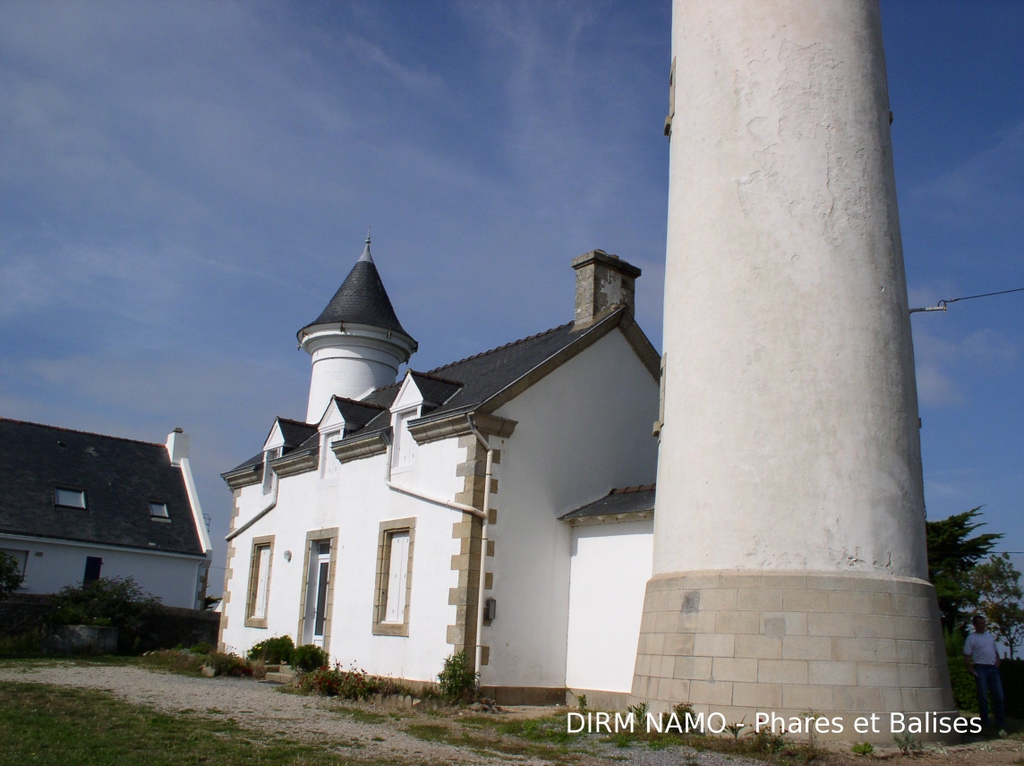

Deux tours cylindriques en maçonnerie lisse, la plus haute étant reliée par un couloir au pignon Est d’une maison en maçonnerie lisse et la moins haute étant accolée au pignon Ouest de cette maison.
La tour la moins haute est celle de l’ancien phare.

Historique

Le 1er phare :
Premier phare construit en 1840 sur plans de Vauthier et Frécot, élèves ingénieurs des Ponts-et-Chaussées. Le lanternon est remplacé par un toit conique après la construction du deuxième phare en prolongement du logement en 1894.
Hauteur au-dessus de la mer : 22 mètres.
Taille générale : 10 mètres.

Le 2ème phare :
Hauteur au-dessus de la mer : 31,80 mètres.
Taille générale : 21,00 mètres. Nouvelle tourelle.
Hauteur : 18,90 mètres.

Combustibles :
Huile végétale : 1840.
Huile minérale : 1875.
Vapeur pétrole : 1895.
Electrification : 1930.
Automatisation : 1982.

Plans et dessins

Photographies

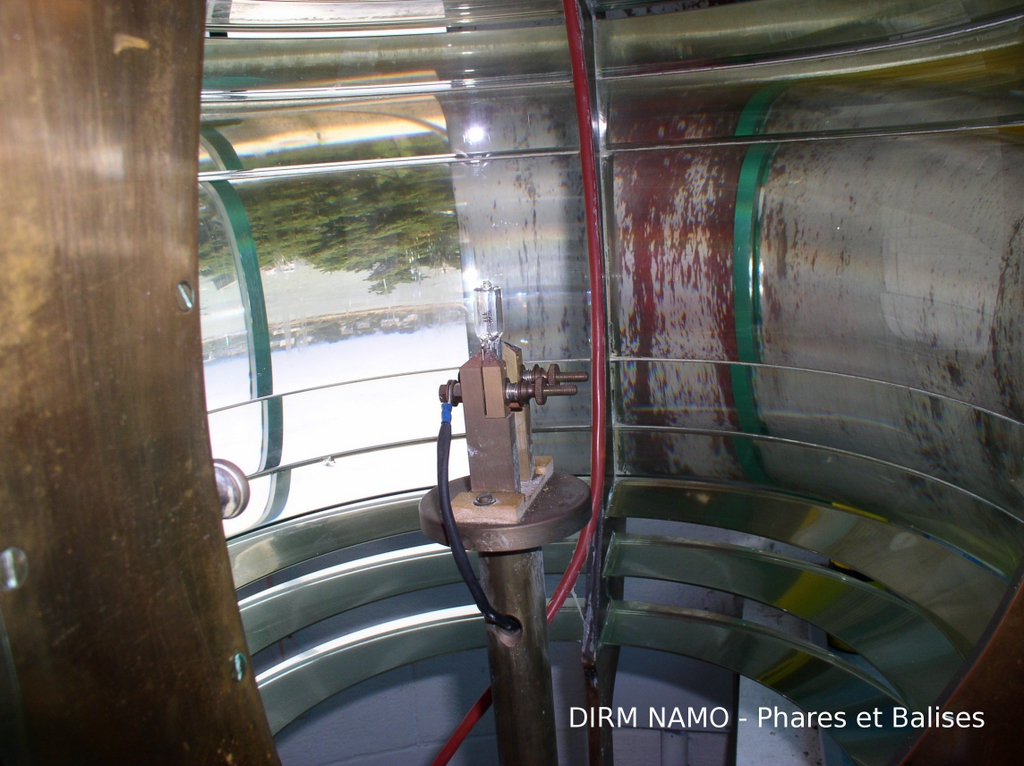

Optique du phare de Port Navalo
